三个矩形：

（1）背景框 – 命名为背景框

• 填充颜色：不透明度0（即全透明）—— 目的：底下的进度条变化时能看到 —— 重要；

• 元件宽高：400 * 40 —— 重要，但可自动设置；

• 元件层级：置于顶层（至少要保持在进度条的上面） —— 重要；

• 默认文字：0% —— 不重要，可无任何文字。后期动作执行之后会自动显示；

• 文字大小、文字颜色、文字排版、线段等都不重要，可自动设置。

问题思考：

• 为什么填充颜色是全透明的，文字及边框还可见呢？

• 怎么设置能让它们一起透明呢？

（2）进度条

• 填充颜色：与背景色不同即可 —— 此用例使用的是CCCCCC，可自行设置其他颜色 —— 重要；

• 元件宽高：1 * 40 —— 默认是进度是0，所以宽为0，但是axure元件宽高的最小值只能到1，故此处是1。高不可大于背景框的高 —— 重要；

• 元件层级：置于底层（至少要保持在背景框的下面） —— 重要；

• 元件位置：等于背景框位置（左上角）；

• 不要放文字。

（3）开始按钮

无特殊说明，可自行设置。用于交互动作（此处是点击）。

也可以省去此元件，直接将交互动作放置于“背景框”，或者页面载入时……

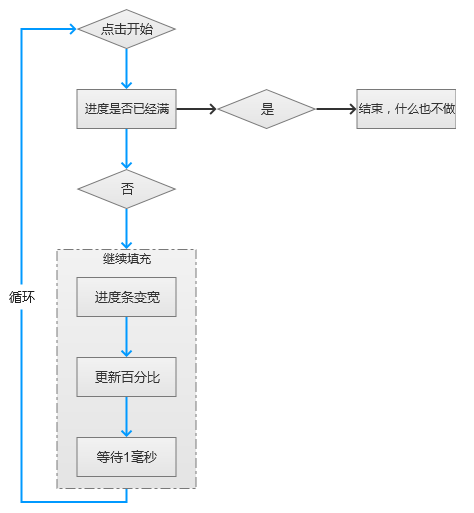

翻译成大白话就是：

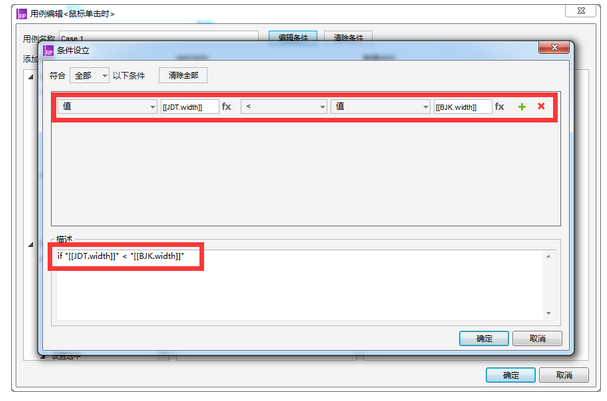

如果进度条满了，就不执行（什么都不做），如果没满就：

• 改变进度条的宽度；

• 更新百分比；

• 等待 1 毫秒。

再来一次 – 再执行一次“点击开始”。

此处用到了width属性，元件的宽度。

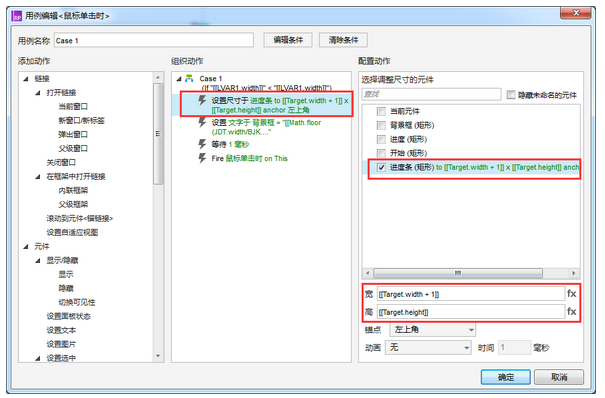

第 2 步：填充 —— 调整进度条的宽度

元件变量Target，是指目标元件（被动方），与之对应的是This（当前元件，主动方）。可以这样理解，A和B打架，A打了B一巴掌，那么A就是this（主动方），就是target（被动方）。所以，可以用Target、This变量节省设置一些局部变量。

此处用到了height属性，元件的高度。两个公式的意思：宽自增1，高不变。

使用常用变量有利于原型的迁移及变动。

思考一下：此处为什么不直接用数字？

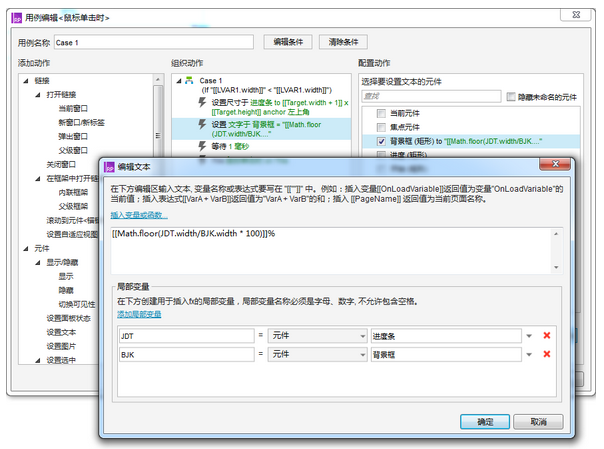

第 3 步：更新百分比

计算公式 —— 进度条宽度 除于 背景框宽度，再将该值转换成百分值。

使用了math.floor()函数——[[Math.floor(JDT.width/BJK.width * 100)]]%

• JDT.width/BJK.width —— 进度条宽度除于背景框宽度 的值，会带有小数点；

• * 100 —— 百分号前面的数值，所以要乘以100；

• math.floor() —— 返回小于或等于一个给定数字的最大整数，去除小数点。例如：math.floor(99.9)得出来的结果是99；

• % —— 最后面的“%”纯字符显示，用于显示。

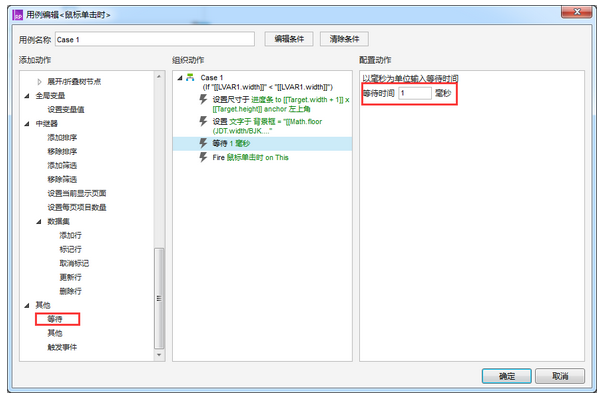

第 4 步：等待 1 毫秒

根据自己想要的效果，自行调整该值大小 —— 即等多久再执行一次，体现到循环的速度上面。切记一定要等待至少 1 毫秒，要不然循环会失败。

注：不构成循环的情况，可以不用等待。

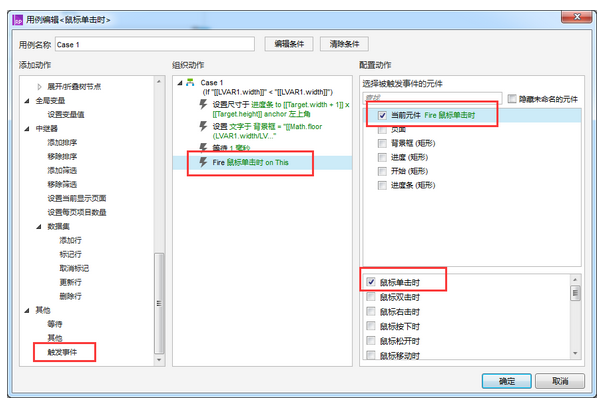

第 5 步：触发事件

步骤：

• 选择被触发事件的元件 —— 此时是触发自己，所以直接勾选当前元件；

• 配置被触发的动作：要该元件做什么？ —— 此时是要触发该元件鼠标单击动作（因为目前的方法都是配在该动作里面）。

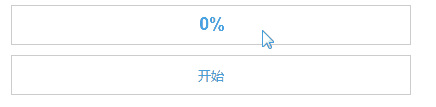

至此，进度条交互效果全部完成，快去预览看一下效果吧！

触发事件功能，相当于是调用已有方法。

即，当N个元件都要使用某一个方法时，以前的办法是，复制N份，后期调整一下非常不方便。若灵活使用触发事件，节可以节省很多重复的步骤，同时维护起来也会更方便一些。

后期的教程中，将会看到更多的使用触发事件的例子。
